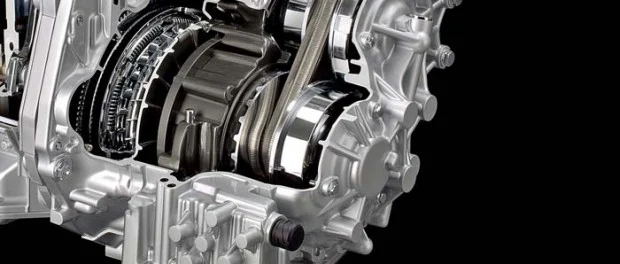

CVT коробка передач что это такое

CVT коробка передач что это такое

Ми с вами живем в такое время, когда скорость развития технологий очень велика, особенно это касается автомобильной индустрии. Человек, решившийся на приобретение машины, приходя в салон или на автомобильный рынок, довольно часто сталкивается с новыми для себя «словами» в списке, описывающем комплектацию интересующего его транспортного средства. Давайте рассмотрим абстрактную ситуацию. Например, потенциальный покупатель остановил свой выбор на конкретной модели авто, но не может определиться с какой КПП должна быть его машина, автомат или механика. И тут, он видит в прайс-листе или ему начинает советовать консультант, что данная модель может быть оснащена еще одним типом коробки – вариатор CVT. У человека (покупателя) в большинстве случаев в голове сразу появляется вопрос — CVT коробка передач что это такое. Причем продавец иногда начинает не просто советовать, а и настаивать на целесообразности выбора в пользу CVT вместо «автомата». Особенно если видит, что клиент «плавает» в данном вопросе. Как вы думаете, согласится ли не осведомленный человек выкладывать кругленькую сумму за новый автомобиль, с коробкой о которой ему ничего не известно? Ни расход топлива, ни стоимость обслуживания, ни как происходит переключение передач и как набирает автомобиль скорость, ни как она эксплуатируется в наших условиях и т.д. Можно конечно поверить в то, что вам расскажет человек продающий машину, но желательно все-таки иметь представление о покупаемом товаре. Так как, к сожалению, не каждый продавец поведает вам о всех недостатках того или иного устройства, в том числе КПП. Главной его задачей является продажа и говорить он будет все, чтобы подтолкнуть вас к покупке.

Рассматривать в данной статье мы будет приведенную ранее в качестве примера коробку вариатор CVT. Постараемся, так сказать, общедоступным языком, без специфической терминологии дать ответы на вопросы: CVT коробка передач что это такое и какой вообще принцип работы CVT. Постараемся понять, почему среди автомобилистов, с каждым годом растет число тех, кто склонен к выбору в пользу такой коробки, а не простого «автомата». Даже для тех, кто не собирается покупать автомобиль в ближайшее время, такая информация будет весьма полезна.

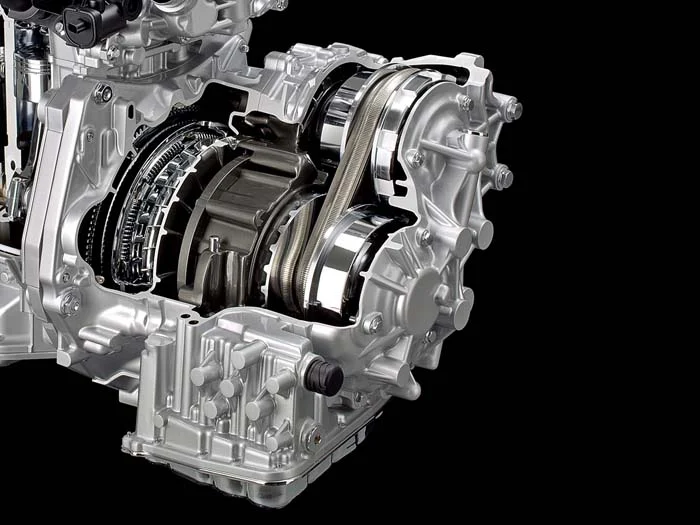

CVT коробка передач что это такое

Не будем углубляться в историю развития вариаторных трансмиссий, а начнем непосредственно с тех технологических решений и моделей CVT, которые актуальны в наше время. На самом деле, в не зависимости от производителя все вариаторы практически не отличаются друг от друга по принципу работы. Для начала опишем работу в целом, так сказать, поверхностно. А для желающих более подробно разобраться в принципе работы, далее будет приведена более развернутая информация о конструкции данного устройства.

Как нам уже известно, в наше время автомобили оборудуются не только механическими и автоматическими КПП, а и другими новыми видами трансмиссии. Например, роботизированной коробкой. Можете ознакомиться с материалами на тему Коробка передач робот что это такое на нашем сайте.

Как отремонтировать ГУР собственноручно, можете почитать тут.

CVT коробка передач – бесступенчатая трансмиссия, которая способна плавно менять передаточное число без «провалов» характерных для некоторых автоматических КПП. Из названия можно сделать вывод, что такая коробка не имеет четко выделенных передач, к которым мы привыкли. Когда мы ездим, наша скорость постоянно меняется, особенно в городских условиях. В след за изменением скорости и нагрузки (наклон или спуск) меняется и передаточное число. Если пользоваться официальной терминологией, то передаточным числом является отношение скоростей вращения мотора и колес. Для большинства автолюбителей такая терминология не интересна и они предпочитают считать, что это число является неким значением характеризующим номер передачи. Постарайтесь разобраться в этом, и остальные нюансы будут восприниматься намного легче. Это поможет понять, зачем вообще нужна коробка передач в автомобиле.

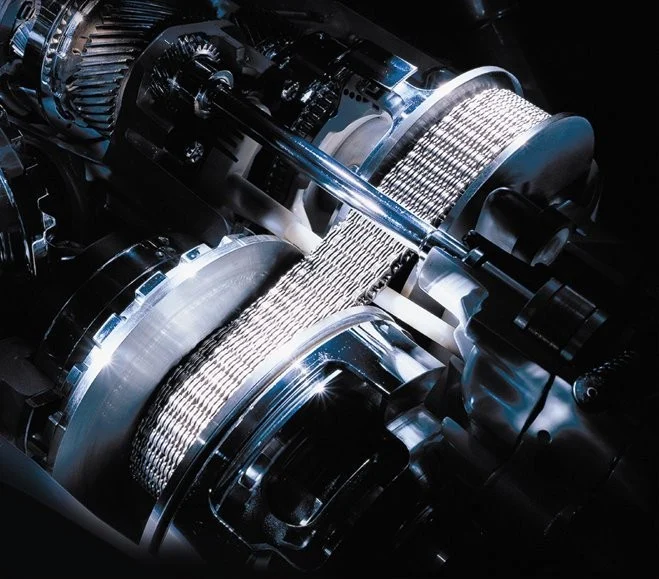

CVT КПП

Благодаря КПП машина получает возможность изменять скорость, имея постоянные обороты двигателя. Например, при 3 тис. оборотов скорость движения по ровной горизонтальной поверхности на 2-ой передаче, будет отличаться от скорости движения в тех же условиях, но уже на 4-ой передаче. Все типы КПП имеют свой механизм изменения передаточного числа. Как мы уже говорили, CVT коробка передач не имеет четко выделенных передач, потому даже не опытный автомобилист может предположить, что конструкция такой КПП существенно отличается от «механики». Из-за отсутствия большого количества пар шестерней, и другого механизма изменения передаточного числа, вы не будете чувствовать моменты его повышения или понижения, то есть вы не будете ощущать рывков. Да, можно конечно вспомнить как работает «автомат» и сказать, что это тоже самое. На самом деле это не так. У классического АКПП, в отличии от вариаторов, есть определенное количество передач, а значит и передаточные числа у нее фиксированные. Потому если смотреть с точки рения оптимального режима работы КПП и подбора необходимого наиболее эффективного в данный момент передаточного числа, то у вариатора тут преимущество. Благодаря своим свойствам он способен сглаживать все рывки при разгоне, и при этом быстрее разгонять автомобиль, даже чем самый быстрый «автомат». Также следует отметить то, что у автомобиля с вариатором при движении обороты не «прыгают» вниз и вверх. Если говорить про резкое ускорение, то у АКПП бывают с этим проблемы. У вариатора данной проблемы нет. Состояние постоянного поиска и изменения передаточного числа, позволяет наиболее точно определять его значение в момент, когда необходимо быстро разогнать машину или наоборот сбросить скорость. В результате такой работы коробки передач снижается нагрузка на трансмиссию и мотор. Движение будет более ровным, а при необходимости быстрое ускорение без задержки. Потребление автомобилем топлива снижается. Так сказать, в общих чертах мы вариатор CVT разобрали, можно теперь немножко и углубится и подробней рассмотреть его конструкцию и принцип работы.

CVT коробка передач что это такое и как она устроена.

Давайте попытаемся разобраться и узнать, что же все-таки сделали разработчики такого, что позволяет вариатору так быстро и точно подбирать, учитывая все факторы движения, нужное передаточное число. Разбирать весь конструктив, как говорят «по болтику», мы не будем, а вот принципы ее работы рассмотрим подробнее. Для начала стоит отметить то, что конструктивно вариатор не такой сложный, как АКПП. Это в первую очередь связано с отсутствием фрикционных дисков и шестерней. В основе конструкции лежат два шкива. Один из них приводится в действие двигателем, другой имеет связь с ведущими колесами. С помощью специального ремня, вращение от первого передается на последний. Визуально это похоже на работу ремня генератора. Только нагрузка на ремень в разы сильнее. На самом деле, это было головной болью для конструкторов, так как сделать его стойким к износу и таким нагрузкам было не легко. В результате после множества экспериментов и испытаний, решение данной проблемы было найдено. Так появился специальный ремень для вариатора. Рассматривая его конструкцию и вид, стоит отметить подобную клину форму. Это достигается благодаря расположению на прочной стальной ленте множества не менее прочных стальных пластин. Такая конструкция и материал, используемый для изготовления ее элементов, не дает ремню растягиваться и делает его очень прочным, достаточно прочным для нормальной эксплуатации. Форма пластин также напоминает форму клина, причем углы в них должны соответствовать углам шкивов, с которыми ему предстоит работать. Если подвести итоги в данный момент, то вся эта конструкция напоминает простую клиноременную передачу.

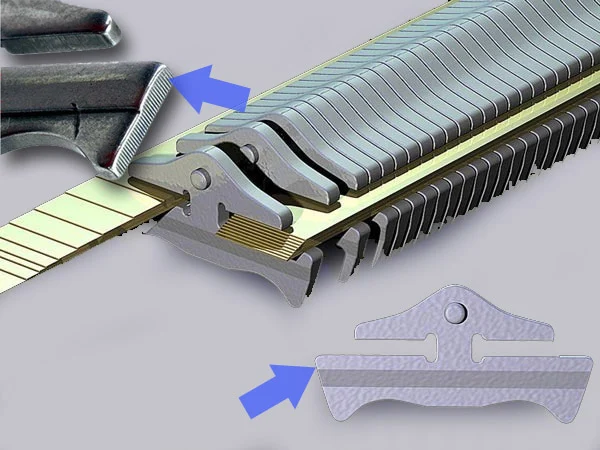

Ремень вариатора CVT

Продолжим разбираться в работе вариатора дальше. Как ми уже знаем, что вращательные усилия передаются от одного шкива к другому с помощью ремня. Соотношение скоростей их вращения является передаточным числом. Разница в скорости вращения этих двух элементов (шкивов) трансмиссии постоянно меняется, то есть меняется передаточное число. В результате меняется и скорость, с которой вращаются колеса. Такое становиться возможным благодаря специфике работы шкива, как одного, так и другого. Дело в том, что они могут сдвигаться и раздвигаться. Другими словами можно сказать, что их радиус не постоянный, а меняется в случае необходимости. Ремень же, в свою очередь имеет четкую форму, длину и не растягивается. Потому, когда один шкив сдвигается, он благодаря своей клиновой форме и такой же форме ремня, выдавливает его и тем самым увеличивает свой радиус. Из-за этого второй шкив вынужден раздвигаться. Точнее ремень вынуждает его раздвигаться. Это и есть суть работы CVT коробки передач. Ход шкива работающего с мотором, происходит благодаря электронной регулировке, а у второй работает по принципу пружины, поддерживая ремень в натяжном состоянии. Перемещаясь по конусам шкивов, меняется соотношение радиусов шкивов, а значит и соотношение количества оборотов. Ремень может перемещаться по шкиву и останавливаться в любом месте. Не трудно догадаться, что таких положений может быть очень много. Это и является тем множеством передач, о которых мы говорили ранее.

Работа CVT вариатора

Если вам интересно, как будет вести себя нива на внедорожной резине? Можете ознакомиться с материалами на данную тему, расположенными на нашем сайте.

Если вам нужно прокачать ваши тормоза, и вы не знаете, как это сделать, можете найти ответы тут.

Хотите расширить свои знания и разобраться, какой автомобиль на самом деле является паркетником? Вам определенно сюда.

Давайте подведем небольшой итог. Мы поняли, из чего состоит (основные элементы) и как работает вариатор. Разобрались с тем, что же такое передаточное число и почему говорят, что у вариатора множество «передач». Давайте рассмотрим то, как перемещается ремень по шкивам, в зависимости от изменений в скорости. Когда вы полностью выжмите педаль «газа» находясь в неподвижном состоянии, количество оборотов двигателя будет максимальным и ведущий шкив, изначально находясь в положении с минимальным радиусом, равномерно и без рывков будет переходить в положение с максимальным радиусом, и соответственно уменьшать радиус ведомого шкива, тем самым увеличивая передаточное число. Разгон автомобиля будет максимальным и ровным. Но учитывая, что большинство водителей таким разгоном не пользуются, рассмотрим другие варианты изменения скорости и работу вариатор при этом. Например, возьмем два случая:

  1. Вы двигаетесь с определенной скоростью в след за впереди идущем автомобилем, и когда у вас появляется такая возможность, вы решаете обогнать его и максимально выжимаете педаль «газа».
  2. И второй случай, когда ваша скорость к примеру уже на данный момент составляет более 100км/ч, и вы просто отпускаете педаль «газа».

В первом случае, для резкого ускорения мотор увеличит обороты, ав ремень сменит положение в сторону определенного увеличения радиуса ведущего шкива. В начале, наша скорость не измениться, даже при увеличении оборотов. Дальше радиус ведущего шкива будет уменьшатся (возвращаться в изначальное положение), но из-за увеличения оборотов, скорость вращения колес тоже быстро вырастет. Что-то вроде переключения с 4-ой на пониженную передачу.

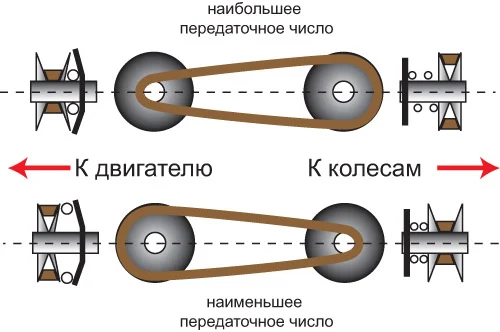

Схема работы вариатора

Второй случай тоже довольно интересный в плане работы вариатора. Если вы уже двигаетесь с определенной скоростью и ремень находиться в положении с радиусом ведомого шкива (колеса) меньшим чем радиус ведущего (двигатель), то при мгновенном отпускании педали «газа», радиус ведущего шкива увеличится, и обороты немного вырастут на некоторое время, а потом начнут падать. Машина начнет немного скидывать скорость движения. В принципе тоже, что и при АКПП и МКПП на «нейтралке», если движение происходит в горизонтальном положении. При движении под горку, ремень зафиксируется вариатором в определенном положении и скорость будет постоянной.

Мы рассмотрели несколько случаев работы вариатора, в моменты изменения скоростного режима. На самом деле количество вариантов перемещения и положения ремня и шкивов очень большое. Факторов влияющих на это, также не мало. Мы рассмотрели только, несколько ситуаций, а возможности вариатора значительно шире. Например, можно изменять режимы езды: спортивная, городская, экономичная и т.д. Есть возможность принудительного переключения на повышенную или пониженную передачу. Единственно, что наверное отпугивает пока автолюбителей от нее, это стоимость ее обслуживания и ремонта. Но если у вас есть на это средства, то CVT коробка передач будет хорошим выбором.
